概要
更新日: 2026-09-21
USB-PDトリガ回路・電圧インジケータ・UART用D+／D-・+3.3Vを載せたユニバーサル基板です。
変換基板を使用すると少し複雑になりがちな回路をまとめておりますので、電子工作で便利にお使いいただけます。
仕様
| 項目 | 内容 |
|---|---|
| 基板サイズ | 72mm × 95mm |
| USB PD対応電圧 | 5V / 9V / 12V / 15V / 20V |
| VBUS 最大電力 | 100W（20V設定時） |
| +3.3V | 裏面のジャンパをショートすると利用可能。1A以下を目安にご利用ください。 |
| 電圧インジケータ | 5V / 9V / 12V / 15V / 20V。出力電圧の±0.5V範囲内を各電圧として表示します。 |
| UART用 USBデータ線 | 表面の D+ / D- ジャンパをショートすると利用可能。 |
ジャンパでの設定方法
1: ショート0: 解放
電圧設定

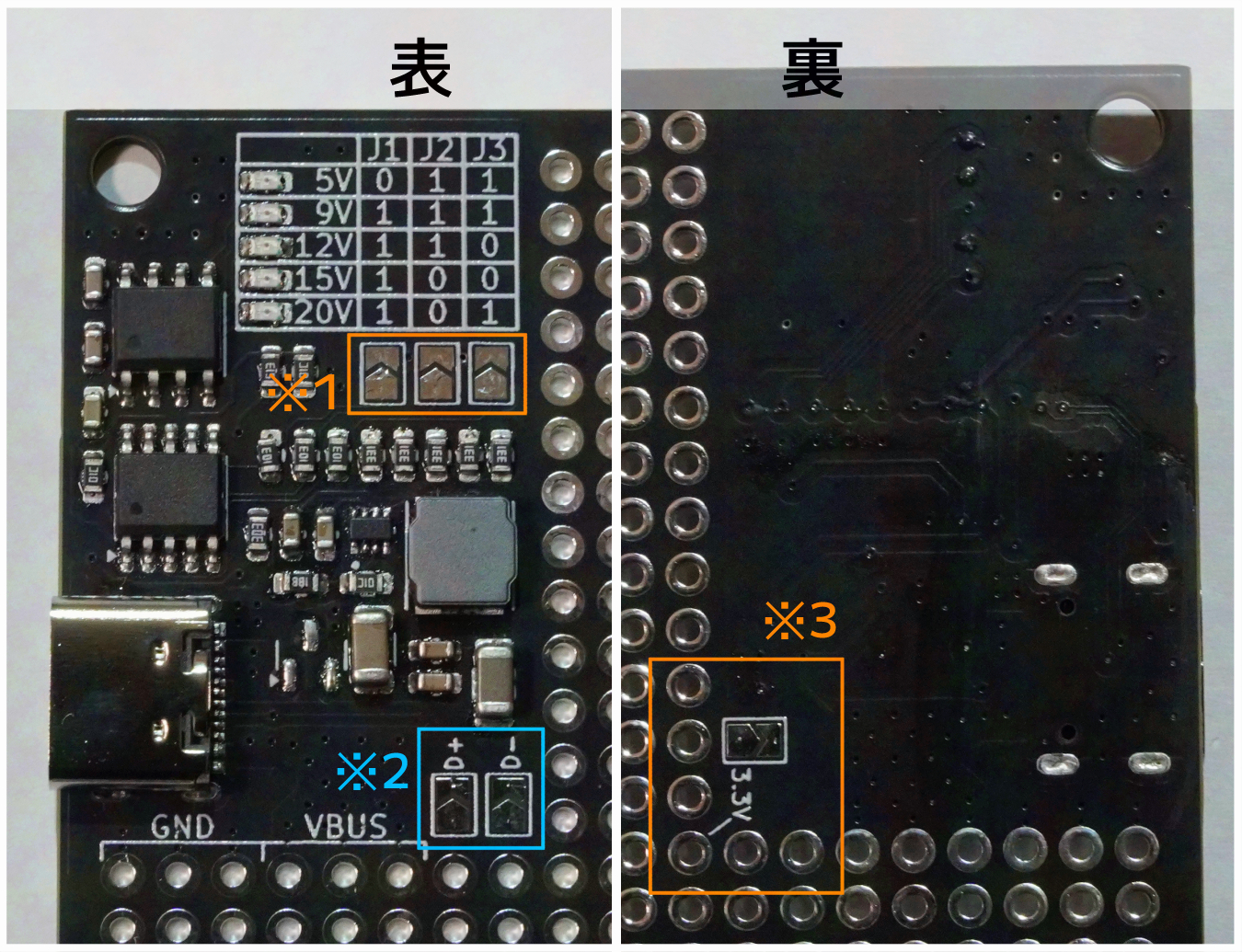

基板表面に示されている表のとおりにジャンパをショートさせることで、電圧を設定できます。
電源は VBUS ピンから出力されます。GND は +3.3V と共通GNDです。
UART用 D+ / D-
基板表面の D+ / D- ジャンパをショートすることで、UART用の USBデータ信号を使用できます。
USBシリアル変換ICはついておりません。
+3.3V
基板裏面の 3.3V ジャンパをショートすることで、シルクで示されたピンから +3.3V を使用できます。
GND は共通GNDになります。1A以下を目安にお使いください。
注意事項
こちらの製品は USB PD 20V まで対応しております。
高電圧使用時は発熱が少々大きくなりますので、組み込み時のエアフロー等はお気を付けください。
多くのマイコン等は 3.3V や 5V まで対応しているものが多く、20V などを直接接続されますと壊れることが想定されますので、お気を付けください。
外部用に 20V を使用し、ロジック用に 3.3V を使用したい場合は、裏面のジャンパで 3.3V を出力可能ですので、そちらをご利用ください。
環境保護
鉛フリーはんだを使用しています。
